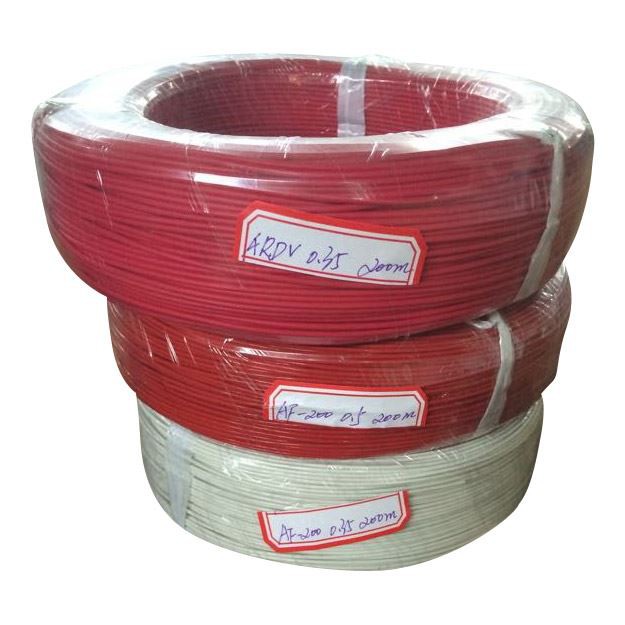

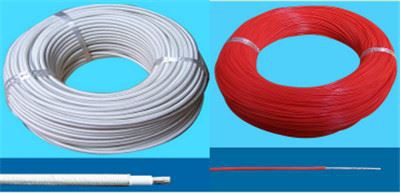

Magas hőmérsékletnek ellenálló FEP huzal
Vezeték típusa: Az AF200 magas hőmérsékletű huzalhoz tartozik, ellenáll a 200 ℃ magas hőmérsékletnek
Mi a teflon FEP huzal és FEP anyaga:
A FEP-et a magas hőmérsékletnek ellenálló, fluoroplast (teflonhuzal) anyagnak is nevezik. A teljes neve fluorozott etilén-propilén, a FEP pedig tetrafluor-etilén és hexafluor-propilén kopolimerje, ezért röviden F46-nak is nevezik. A FEP kristály olvadáspontja 304 °C, sűrűsége 2,15 g/CC (gramm/köbcentiméter). Válassza a FEP-et, mivel a vezetékek szigetelése képes ellenállni a huzalkábelnek 200 ℃-ig terjedő magas hőmérsékletnek. A FEP vezetékek finom mechanikai tulajdonságokkal, elektromos teljesítőképességgel rendelkeznek, könnyebben alakítható és gyártható, mint a PTFE, a költségek alacsonyabbak, mint más teflon anyagok, így ez a jó választás a magas hőmérsékletű huzalkábelekhez.
Teflon FEP huzal alkalmazása:
A magas hőmérsékletű FEP vezetékek alkalmasak különféle háztartási elektromos készülékekhez, világítóberendezésekhez, elektronikus műszerberendezésekhez, kis villanymotorokhoz, elektromágneses tekercsekhez, autóipari hőmérséklet-érzékelő csatlakoztatásához az ólomhoz, autóipari belső csatlakozóvezetékhez és egyéb elektronikai és elektromos készülékekhez.
Termék A FEP vezetékek jellemzői:
A FEP vezetékek jó korrózióállósággal rendelkeznek, szinte nem olvad meg semmilyen szerves impregnálószert, olajálló, erős saválló, erős lúgálló, oxidálószerálló és így tovább. viseli a jó elektromos szigetelési képességet, nagy feszültségállóságot, nedvességállóságot, nagy szigetelési ellenállást; égésgátló, öregedésgátló, hosszú élettartamú
Névleges feszültség: 600V és az alatti
Teljesítmény-frekvencia-ellenállási feszültség vizsgálata: 3000V
Hőmérséklet tartomány: -65～+200 ℃
Vezeték típusa: csupasz réz ; ónozott réz vagy ezüstözött réz
Szigetelés: FEP (F46)
A FEP teflonhuzal színe: piros sárga kék zöld fehér fekete narancssárga lila barna, további különböző színek testreszabhatók az ügyfél kérésének megfelelően
FEP Wire Hot sales specifikáció:
0,2 mm, 0,35 mm, 0,5 mm, 0,75 mm, 1,0 mm, 1,5 mm
24 awg gauge, 22 awg, 20 gauge, 18 awg, awg14, 10 gauge
FEP teflonhuzal Műszaki Adatlista
Vezető névleges keresztmetszete (mm2) | Vezető felépítése (szám/mm) | Átlagos. | Számított. | Egyenáramú vezeték ellenállása 20 ℃-on (Ω/km) | |
Szigetelés vastagsága | Külső átmérő | ||||
(mm) | (mm) | Ónozott réz | Ezüst bevonatú réz | ||
0.035 | 7/0.08 | 0.15 | 0.54 | 562 | 550 |
0.05 | 7/0.1 | 0.15 | 0.6 | 383 | 370 |
0.07 | 1/0.30 | 0.2 | 0.7 | 348 | 339 |
0.08 | 7/0.12 | 0.2 | 0.76 | 286 | 280 |
0.12 | 7/0.15 | 0.2 | 0.85 | 152 | 145 |
0.15 | 30/0.08 | 0.25 | 1.0 | 111 | 105 |
0.2 | 7/0.02 19/0.12 | 0.25 | 1.1 | 87 | 82 |
0.35 | 19/0.16 | 0.25 | 1.3 | 57 | 54 |
0.5 | 19/0.18 | 0.25 | 1.4 | 40 | 37.5 |
0.75 | 19/0.23 | 0.275 | 1.7 | 24 | 23 |
1.0 | 19/0.26 | 0.25 | 1.8 | 21 | 20 |
1.2 | 19/0.28 | 0.3 | 2.0 | 19 | 18 |
1.5 | 19/0.32 | 0.3 | 2.2 | 13 | 12 |
2.0 | 19/0.37 | 0.3 | 2.45 | 10 | 9 |
2.5 | 19/0.41 | 0.4 | 2.85 | 8 | 7 |
4.0 | 37/0.37 | 0.4 | 3.38 | 6.8 | 6.4 |
6.0 | 37/0.45 | 0.5 | 4.2 | 3.05 | 2.85 |
Megjegyzések:
A fenti specifikációs listán kívül több és különböző specifikációt is tudunk gyártani és testreszabni az ügyfél speciális igényei szerint.
2. Teflon huzal-AF250 (PFA PTFE)
Alkalmazás:
Repülési terület, elektronikai ipar, villanymotor belső huzalozása, elektromos készülékek, műszer 600 V és annál kisebb névleges feszültséggel. Használható hőmérséklet-kiegyenlítő huzalban, alacsony hőmérsékletű huzalban, magas hőmérsékletű hőhuzalban, öregedésálló huzalban és tűzálló huzalban; háztartási gépipar， Használható légkondicionáló berendezésekben, mikrohullámú sütőben, elektromos fertőtlenítő szekrényben, elektromos tűzhelyben, elektromos termoszban, elektromos melegítőben, elektromos sütőben, lámpákban és lámpákban a belső vezetékükben stb.
Termék jellemzők:
Jó korrózióállóság, szinte nem olvad meg semmilyen szerves impregnálószert, olajálló, erős saválló, erős lúgálló, oxidálószerálló és így tovább. viseli a jó elektromos szigetelési képességet, nagy feszültségállóságot, nedvességállóságot, nagy szigetelési ellenállást; égésgátló, öregedésgátló, hosszú élettartamú
Névleges feszültség: 600V és az alatti
Teljesítmény-frekvencia-ellenállási feszültség vizsgálata: 3000V
Hőmérséklet tartomány: -80～+250 ℃
Vezeték: ezüstözött vagy nikkelezett réz sodrott huzal
Szigetelés: PFA vagy PTFE
Szín: piros sárga kék zöld fehér fekete narancs lila barna
Névleges keresztmetszet mm2 | Vezetőszerkezet Szám/egyes (szám/mm) | Átlagos szigetelés vastagság (mm) | kb. átlagos OD/mm | Vezető DC ellenállása 20 ℃ ≤Ω/km |
0.05 | 7/0.10 | 0.20 | 0.70 | 330 |
0.20 | 7/0.20 | 0.30 | 1.20 | 90.4 |
0.35 | 19/0.16 | 0.30 | 1.40 | 49.5 |
0.50 | 19/0.18 | 0.30 | 1.50 | 30.1 |
0.75 | 19/0.23 | 0.35 | 1.85 | 22.7 |
1.0 | 19/0.26 | 0.35 | 2.00 | 17.8 |
1.20 | 19/0.28 | 0.35 | 2.10 | 15.3 |
1.50 | 19/0.32 | 0.40 | 2.40 | 11.7 |
2.0 | 19/0.37 | 0.40 | 2.65 | 8.78 |
2.5 | 19/0.41 | 0.40 | 2.85 | 6.86 |
4.0 | 37/0.37 | 0.50 | 3.60 | 4.51 |
6.0 | 37/0.45 | 0.50 | 4.20 | 2.99 |
3. Teflon huzal-AFR250 AFR200
Szerkezet:
3 Árnyékolás – Szelvénybevonatú vagy ónozott rézfonat
Alkalmazás:
Aerospace, elektromos berendezések, telekommunikáció és műszerek.
Névleges feszültség:
150V、300V、600V
Teszt feszültség:
1000V、1500V、2500V
Hőmérséklet tartomány:
-65℃～+250℃
Több és különböző specifikációt tudunk gyártani és testreszabni az ügyfél speciális igényei szerint az alábbi specifikációs listán kívül.
Megjegyzések:
Több és különböző specifikációt állíthatunk elő és testreszabhatunk, beleértve az AWG UL szabványt az ügyfél speciális követelményei szerint
Vezető Szerkezet és adatok | Max. A vezeték külső átmérője (mm) | |||||||
Névleges keresztmetszet mm2 | Szám/egyes szám/mm | Névleges azonosító (mm) | AFR | AFRP (ónozott rézhuzal fonott) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |
